3. Разделение модели на части

Тема: Проверка модели, разделение на несколько частей

Порядок работы:

Открываем Blender. Видим сцену, подготовленную ранее

Рисунок 1 - Cцена, подготовленная ранее
Добавляем на сцену меш Monkey

Рисунок 2 - Процесс добавления меша Monkey
Увеличиваем меш в 50 раз т.к. изначально она создается размером в 1 Unit, а 1 Unit у нас равен 1 мм

Рисунок 3 - Область, где задаются размеры модели
Перемещаем меш вверх на 50мм, чтобы разместить его над поверхностью стола печати

Рисунок 4 - Параметр перемещения по Z
Вращаем по оси X на -30 градусов чтобы разместить модель под углом относительно стола

Рисунок 5 - Параметр вращения по X
Если в данном виде экспортировать модель в слайсер, то слайсер укажет нам на проблемы модели - в данном случае это части модели без поддержек (подсвечены красным) и являющиеся отдельным мешем глаза (подсвечены фиолетовым в бирюзовый кружок)

Рисунок 6 - Модель в слайсере Cura
И если без исправлений наслайсить модель, то будет видно пустое пространство между глаз обезьяны, а также около нижних частей глаз

Рисунок 7 - Результат слайсинга
Проблему отсутствия поддержек можно решить просто добавив в параметрах слайсера поддержки, либо при помощи отрезания низа модели до ровной платформы
А проблему отдельности необходимо решить самостоятельно. Этим мы и займемся.
Возвращаемся в Blender. Сверху переключаем Object Mode на Edit mode

Рисунок 8 - Переключение режимов
Откроем меню 3D-Print. Данное меню отвечает за сбор статистики по модели, проведение различных проверок на совместимость с 3D печатью, а также автоматически исправить некоторые из них. Его можно открыть в меню инструментов. Меню инструментов открывается нажатием английской N.

Рисунок 9 - Расположение вкладки 3D-Print
Нажмем Check All для проведения всех проверок. Все проверки включают себя:
1. Solid - Манифолдность модели
2. Intersections - Пересечения между плоскостями
3. Degenerate - наличие пустых, либо слишком близких, а также некорректных ребер и вершин
4. Distorted - проверяет что все квады (плоскости) являются ровными. Если квад искажен (имеет) складку - он считается Distorted
5. Thickness - проверяет толщину стенок
6. Edge Sharp - проверяет остроту углов. Если угол слишком острый - он может стать слишком тонким и его будет сложно напечатать
7. Overhang - проверяет на наличия частей модели, у которых нет поддержки
Получаем в результатах информацию о проблемах в нашей модели. Разберем их подробнее

Рисунок 10 - Результаты проверки модели
Нажмем на Non Manifold Edge.

Рисунок 11 - Кнопка `Non Manifold Edge`
Аддон автоматически выделит ребра, которые мешают сформировать манифолдную модель. Чтобы изолировать их от модели можно нажать на клавиатуреShift + H. Как мы видим проблема где-то в области глаз

Рисунок 12 - Неманифолдная часть модели - глаза
Возвращаем видимость всей модели нажав alt + H

Рисунок 13 - Модель вновь видима
Для каждого глаза наводим курсор на середину глаза, нажимаем L на клавиатуре. Данный хоткей выбирает все связанные с данной плоскостью ребра. Как мы видим, глаза никак не соединены с головой. Это делает модель неманифолдной

Рисунок 14 - Результат выделения глаз
Выделим глаза в отдельный меш, выбрав Mesh -> Split -> Selection

Рисунок 15 - Расположение кнопки, разделяющей меш по выделению
Теперь в списке объектов у нас есть отдельно глаза и сама голова

Рисунок 16 - Отдельные части модели в списке объектов

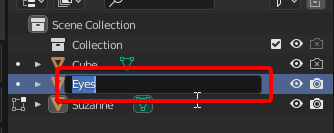

Переименуем Suzanne.001 в Eyes. Для этого дважды кликнем по имени объекта списке объектов

Рисунок 17 - Переименование Suzanne.001 в Eyes
