4. Подготовка головы модели

Тема: Приведение головы модели в подходящее для печати состояние

Порядок работы:

Загружаем проект из Лабораторной работы №3
Первым делом мы займемся обработкой головы модели. Скрываем в списке объектов глаза нажав на иконку глаза

Рисунок 1 - Кнопка скрытия модели
Теперь можно явно увидеть что модель неманифолдна. У неё присутствует целых два отверстия на месте глаз, откуда “может вытечь вода”.

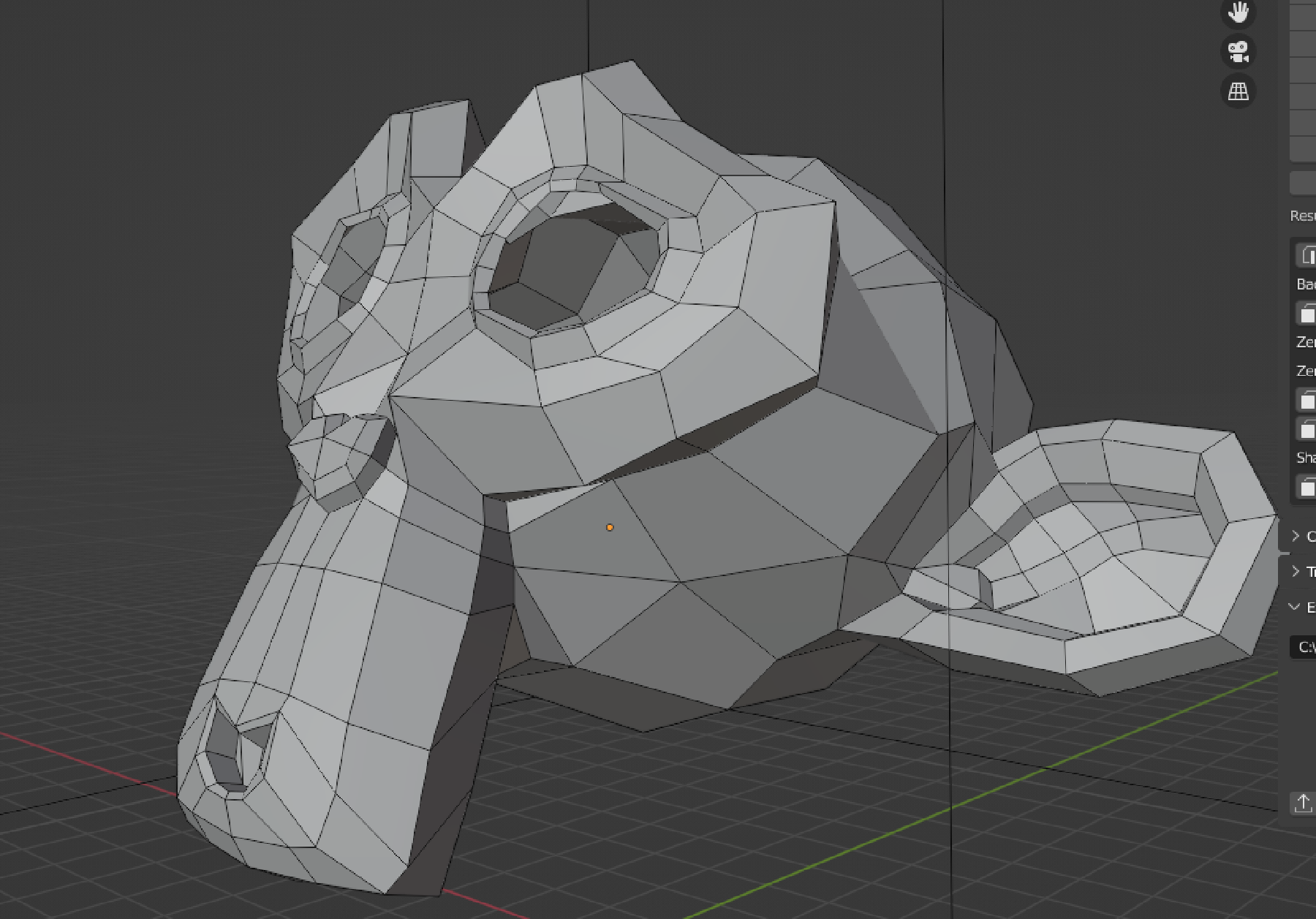

Рисунок 2 - Модель без глаз
Открываем вкладку Clean Up, после чего нажимаем на Make Manifold

Рисунок 3 - Расположение кнопки `Make manifold`
При нажатии этой кнопки Blender автоматически заполнит эти отверстия

Рисунок 4 - Отверстия на местах глаз заполнены
Нажмем на кнопку Check All. Как мы видим, больше неманифолдных ребер не осталось

Рисунок 5 - Результат проверки модели
Как мы видим на предыдущем рисунке - у нас присутствуют не плоские плоскости. Как это выглядит? Нажмем на Non-Flat Faces в Result

Рисунок 6 - Кнопка `Non-Flat Faces`
После чего изолируем их при помощи Shift + H. Если посмотреть с разных углов можно увидеть, что действительно на данных плоскостях есть “складки”

Рисунок 7 - Изолированные не плоские плоскости
Для исправления этих складок нажмем на Distorted во вкладке Clean Up. Аддон попытается преобразовать одну плоскость со складкой в несколько плоскостей без складок.

Рисунок 8 - Расположение кнопки исправления плоскостей
Как мы можем видеть на последующих рисунках - некорректные плоскости действительно преобразовались в корркетные. Добавилось несколько рёбер на глазах и в районе бровей
До:

Рисунок 9 - Модель до исправления плоскостей

После:

Рисунок 10 - Модель после исправления плоскостей
Далее вновь делаем Check All, проверяем что все Non-Flat Faces исправлены. У нас остаются только Overhang Faces.

Рисунок 11 - Результат проверки
