Булевские операции
В Blender модификаторы с помощью заложенного в них алгоритма изменяют объект без необходимости его правки в режиме редактирования. Результат применения модификаторов обычно сложнее, чем трансформаторов, которые мы изучали до этого. При этом, если модификатор не применен окончательно, а только добавлен к объекту, то последний при правке остается прежним. Нам лишь отрисовывается результат применения модификатора, но сам объект не изменяется.
В Blender доступ к модификаторам осуществляется через редактор свойств (Properties).
Навигационная панель Properties состроит из вкладок в виде иконок. Модификаторы находятся там, где изображен гаечный ключ. При переходе в заголовке будет название выделенного объекта. Именно к нему будет применяться модификатор. Ниже находится раскрывающийся список Add Modifier. В Blender модификаторов много, у каждого из них свои особенности и настройки. В этом уроке будет рассмотрен Boolean.
Отметим, к объекту можно применять несколько модификаторов.
Булевые, или логические, операции (boolean operations) являются предметом математической логики. Однако они нашли широкое применение в компьютерной графике, не только в Blender. Используются три операции Boolean:
- Пересечение – Intersect
- Объединение – Union
- Разность – Difference
Результатом пересечения двух mesh-объектов является область их перекрытия. При объединении происходит соединение объектов в один. В случае вычитания один объект вырезает из другого ту область, которую перекрыл.
Объединение в результате применения модификатора Boolean и в результате Ctrl+J (или добавления одного меша в режиме редактирования другого) – не одно и тоже. Если объекты перекрывались, то в случае простого объединения грани в области пересечения сохраняются. В случае булевого объединения – нет.
Меши слева объединены с помощью Ctrl+J, а справа использовался модификатор Boolean. Включен режим отображения каркаса (Z → Wireframe, или через группу кнопок типов затенения, находящихся справа в заголовке 3D Viewport).
Хотя в булевой операции участвуют два объекта, один из них – главный – тот, к которому применяется модификатор и который будет изменен. Второй объект играет роль своего рода инструмента модификации, он не меняется и по завершении операции остается прежним. Если в нем нет необходимости, его удаляют.
Поэтому перед выбором модификатора надо выделить главный mesh-объект. После добавления Boolean в главном регионе редактора Properties появится панель с настройками:
С помощью переключателей Intersect, Union, Difference выбирается операция. В поле Object вставляется имя второго объекта. Сделать это можно либо кликнув на кубик, либо на пипетку, после чего указать нужный объект.
Далее, если объекты не были установлены так, как надо, можно двигать любой из двух для получения желаемого результата.

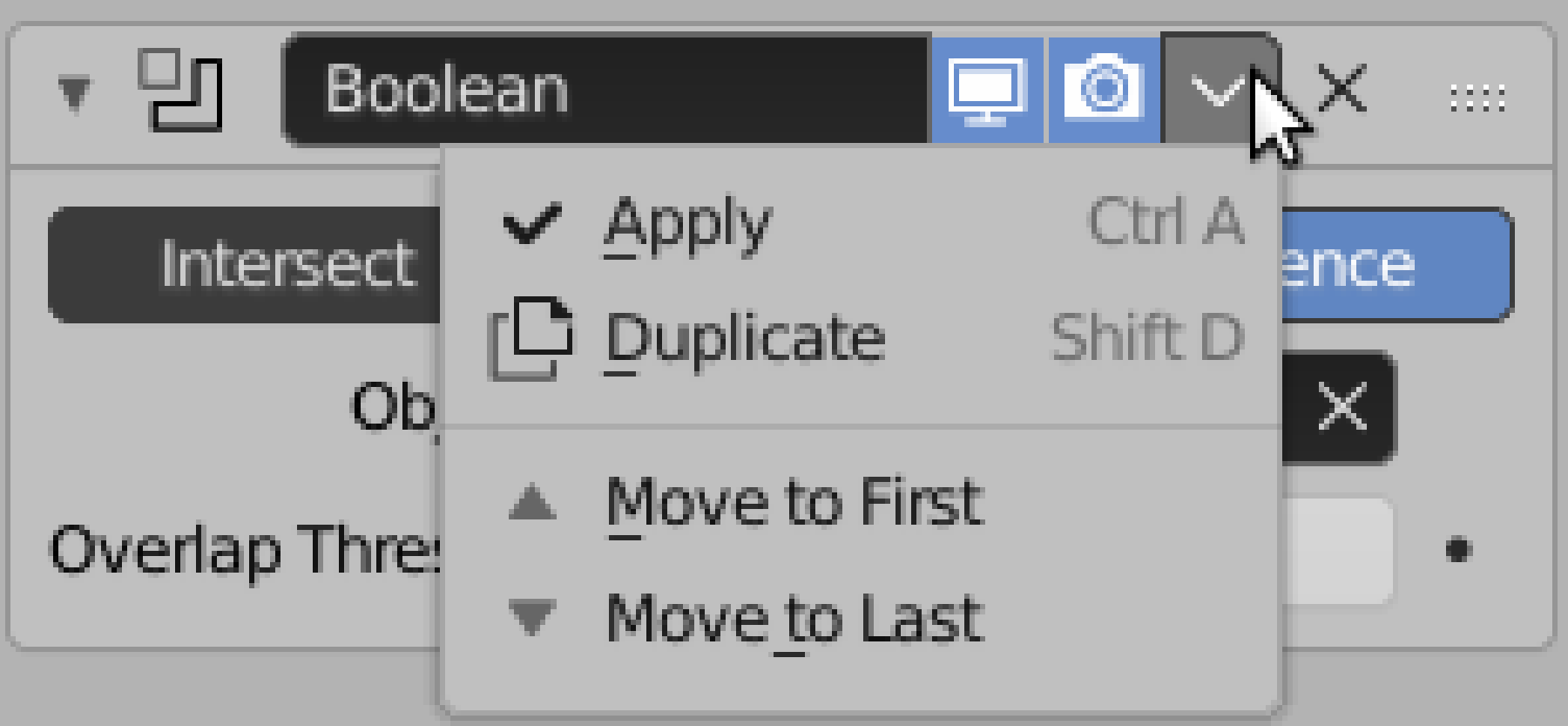

В конце в выпадающем списке в строке с названием модификатора следует выбрать Apply (применить) и отодвинуть или удалить второй объект. В случае данного Boolean без применения не обойтись. Иначе, передвигая или удаляя второй объект, вы будете лишаться необходимого эффекта.
